Mit dem Vorbemessungsprogramm WIRTH PROFIL-Designer EC3 realisieren Sie die Vorauswahl der Pfetten und Riegel für Ihr Bauvorhaben schnell und komfortabel nach DIN EN 1993-1-3, Anhang E.

Dabei können die einwirkenden Lasten je nach Wahl direkt eingegeben oder durch das Programm nach EC1 ermittelt werden. Die Kombination der Lastfälle erfolgt automatisch.





Flach-, Pult- und Satteldachkonstruktionen werden ebenso berücksichtigt wie Gebäude-Innendrücke infolge von Gebäudeöffnungen. In Abhängigkeit der Anzahl der überspannten Felder erfolgt die Auswahl des jeweiligen statischen Systems. Neben der Bauteillänge sind die Durchlauffaktoren für die Dach- bzw. Wandbekleidungen festzulegen. Das Programm ermöglicht die aus Gründen der Übersichtlichkeit empfehlenswerte Bezeichnung der Binder- bzw. Stützenachsen. Das Eigengewicht der Profile wird vom Programm automatisch ermittelt.



Das Programm ermittelt die Windlasten unter Berücksichtigung der geografischen Windlastzonen und Geländekategorien für die verschiedenen Windeinflussbereiche des zu berechnenden Bauwerks. Die Ermittlung der Schneelast erfolgt ebenfalls geografisch genau nach Schneelastzonen. Gebiete im Norddeutschen Tiefland werden berücksichtigt.

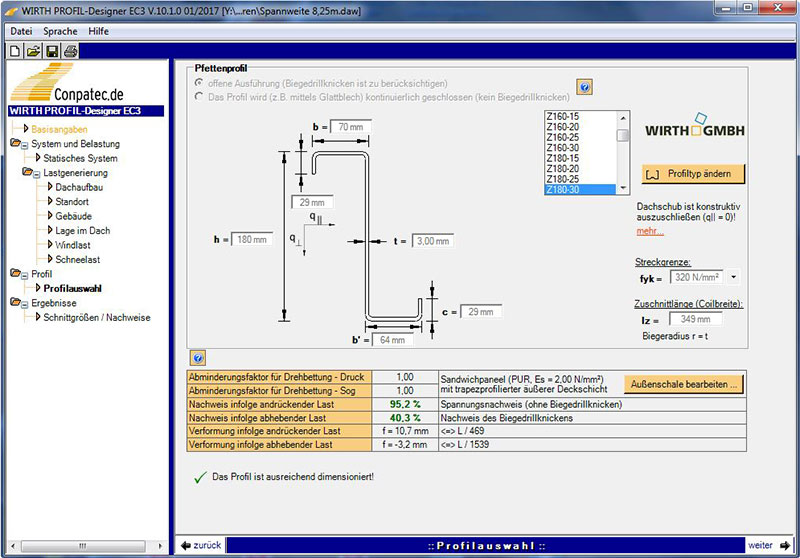

Nach Festlegung der Materialgüte und Auswahl des passenden Pfetten- bzw. Riegelprofils aus der Profiltabelle zeigt Ihnen das Programm in übersichtlicher Form die Auslastungen und Verformungen sowohl für andrückende als auch für abhebende Lasten. Zusätzlich werden Ihnen die Schnittgrößen aller Lastfälle und -kombinationen und die maßgebenden Querschnittswerte sowie die zugehörigen Grenzmomente angezeigt.



Sie sind Kunde bei uns und möchten den Wirth PROFIL-Designer EC3 zur Vorbemessung der Pfetten- und Riegel in Ihren Projekten verwenden? Rufen Sie uns an oder schreiben Sie uns eine E-Mail (statik[at]wirth-gmbh.com) für eine kostenlose Version.
