Manipulator zum Handling von großformatigen flachen und gebogenen Glaselementen

2-Kreissystem

  • 2 unabhängige Vakuumkreise, jeder Vakuumkreis mit 2-facher Sicherheit und integriertem Reservevakuum
  • zur Verwendung auf Baustellen nach DIN EN 13155

Einsatz

  • Handling von flachen und gebogenen Glasscheiben auf Baustellen (Radius ≥ 0,5 m)

Hebezeug

  • Kran

Befestigung

  • am Kranhaken

Beschreibung

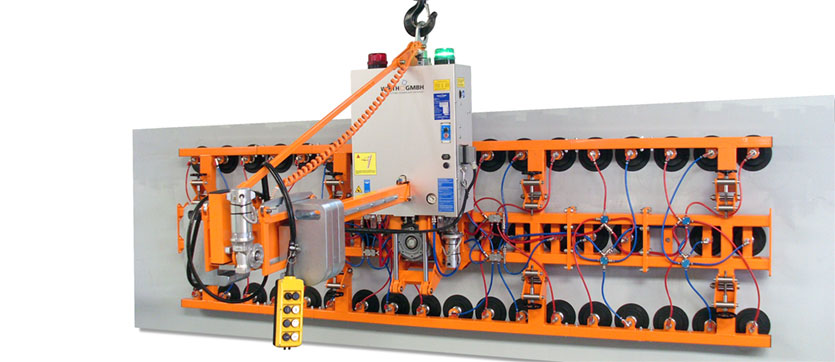

Das vakuumbasierte Lastaufnahmemittel OKTOPUS® GL-MGS 1200 ist für die Handhabung von Glasscheiben und Fensterelementen bis zu einem Gewicht von maximal 1200 kg auf Baustellen konzipiert.
Der Saugrahmen kann hydraulisch um 90° geschwenkt und 360° elektromotorisch gedreht werden. Weiterhin kann durch eine integrierte Gegengewichtsanlage das Hebegut in Waage gehalten werden. Alle Funktionen werden mittels einer Fernbedienung gesteuert (optional Funkfernbedienung). Eine mit 24 V DC betriebene Vakuumpumpe erzeugt den notwendigen Unterdruck in den Saugern. Um ein verbessertes Ablöseverhalten der Scheibe zu erreichen, ist eine Abblasfunktion im Gerät integriert.
Optische und akustische Signaleinrichtungen informieren über Abweichungen vom Sollzustand. Selbst bei Totalausfall der Energieversorgung wird das Vakuum in jedem Sauger noch mindestens 5 Minuten gehalten. Somit ist das sichere Absetzen der Last jederzeit gewährleistet.

Zu handhabendes Material

Der OKTOPUS® GL-MGS 1200 ist geeignet zum Handling von Flachglas, gebogenen Gläsern (konkav oder konvex, Biegeradius ≥ 0,5 m) und Fensterelementen. Die zu verarbeitenden Elemente müssen an den Saugflächen luftundurchlässig sein, eine ebene und saubere Oberfläche aufweisen und dürfen nicht mit einer Schutzfolie belegt sein.


  • Gerät / Saugerausstattungmaximale Tragfähigkeit
    4 Sauger ∅ 400 mmbis 400 kg
    8 Sauger ∅ 400 mmbis 800 kg
    12 Sauger ∅ 400 mmbis 1200 kg
  • Eigengewicht:ca. 1670 kg inclusive 16 Gegengewichte
    Bewegungen (elektrisch):Drehen 360° stufenlos
    Schwenken 90° stufenlos
    Nenndruck Pneumatik:-0,65 bar bis -0,73 bar
    Bedienung:Funkfernsteuerung
    Stromversorgung:24 V Batterie
    Vakuumerzeugung:Vakuumpumpe
    Optionen:Transportgestell

Legende

  • Krananbaugerät
  • Minikranmanipulator
  • Stapleranbaugerät
  • für ebene Scheiben
  • für gebogene Scheiben
  • Drehen 360°
  • Drehen 90°/95°
  • Schwenken um die horizontale Achse
  • Schwenken um die vertikale Achse (Kippen)
  • teleskopierb. Ausleger/ Kranarm/Hubsäule
  • Bedienteil am Gerät / Kabelfernsteuerung
  • Funkfernbedienung
  • manuelle Bedienung
  • Netzstrom
  • Batterie
