Manipulator zum Handling von großformatigen flachen und gebogenen Glaselementen in schwer zugänglichen Bereichen (Fassadenöffnungen, Dachvorsprünge)

2-Kreissystem

  • 2 unabhängige Vakuumkreise, jeder Vakuumkreis mit 2-facher Sicherheit und integriertem Reservevakuum
  • zur Verwendung auf Baustellen nach DIN EN 13155

Einsatz


Der OKTOPUS® GL-MGS 4600 ist geeignet zum Handling von flachen und gebogenen Glasscheiben (konkav oder konvex, Biegeradius ≥ 1,6 m) in schwer zugänglichen Bereichen (Fassadenöffnungen, Dachvorsprünge). Die zu verarbeitenden Elemente müssen an den Saugflächen luftundurchlässig sein, eine ebene und saubere Oberfläche aufweisen und dürfen nicht mit einer Schutzfolie belegt sein.

Hebezeug

  • Kran

Befestigung

  • am Kranhaken

Beschreibung
Das vakuumbasierte Lastaufnahmemittel OKTOPUS® GL-MGS 4600 GGA ist zum Handling von großformatigen Glasscheiben und Fensterelementen bis zu einem Gewicht von maximal 4600 kg konzipiert. Es ist mit einem 2-Kreis Vakuumsystem für den Einsatz auf Baustellen nach DIN EN 13155 ausgestattet. Die Lastaufnahmeöse des Gerätes ermöglicht das Einhängen in ein vorhandenes (kundenseitiges) Hebezeug. Weiterhin kann durch eine integrierte verfahrbare Gegengewichtsanlage das Hebegut in Waage gehalten werden. Der Überstand vom Saugrahmen bis zur Kranaufnahme kann mittels Handkurbel zwischen 2m bis 5,7m eingestellt werden. Der Saugrahmen kann hydraulisch um 360° endlos gedreht, um -45° bis +10° geschwenkt und um ±20° gekippt werden. Die ergonomisch angeordneten Bedien- und Anzeigeelemente gestatten ein komfortables Positionieren und Bewegen der Last. Die elektrisch betriebene Vakuumpumpe wird durch ein 24VDC Batteriesystem mit Energie versorgt. Optische und akustische Signaleinrichtungen informieren über Abweichungen vom Sollzustand. Selbst bei Totalausfall der Energieversorgung wird das Vakuum in jedem Sauger noch mindestens 5 Minuten gehalten. Somit ist das sichere Absetzen der Last jederzeit gewährleistet.

  • Gerät / Saugerausstattungmaximale Tragfähigkeit
    32 Sauger ∅ 280 mmbis 1600 kg
    56 Sauger ∅ 280 mmbis 2800 kg
    68 Sauger ∅ 280 mmbis 3400 kg
    92 Sauger ∅ 280 mmbis 4600 kg
  • Eigengewicht:ca. 10.500 kg inklusive 24 Gegengewichte
    Sauger:92 Stk. Ø 280 mm
    Saugrahmen Varianten:für flache und gebogene Scheiben (Radius ≥ 1,6 m)
    Variante 1: 3,3 m x 1,4 m mit bis zu 32 Saugern, Tragfähigkeit 1.600 kg
    Variante 2: 5,7 m x 1,4 m mit bis zu 56 Saugern, Tragfähigkeit 2.800 kg
    Variante 3: 6,9 m x 1,4 m mit bis zu 68 Saugern, Tragfähigkeit 3.400 kg
    Variante 4: 9,3 m x 1,4 m mit bis zu 92 Saugern, Tragfähigkeit 4.600 kg
    Überstand bis zur Kranaufnahme:einstellbar zwischen 2m bis 5,7m
    Gegengewichte20 Stück abnehmbar (1 Gegengewicht = 240 kg)
    1 Stück Fahrwagen (1.000 kg)
    Vakuumerzeugung:elektrische Vakuumpumpe, Rückschlagventil
    Bedienung:Funkfernbedienung (2,4 GHz)
    Vakuumsystem2 Kreis für Baustellenbetrieb,
    Abblaseinrichtung zum schnelleren Belüften der Sauger
    Stromversorgung:24 V Batterie
    Zubehör:Technische Dokumentation (Deutsch/Englisch)
    integriertes Ladegerät
    Transportgestell
    Bewegungen
    Heben bzw. Senken:durch den Kranhaken
    Drehen horizontal:im Kranhaken, manuell 360°
    Drehen der Saugerbrücke:hydraulisch 360° endlos
    Schwenken der Saugerbrücke:hydraulisch -45° bis +10°
    Kippen der Saugerbrücke:hydraulisch ±20°

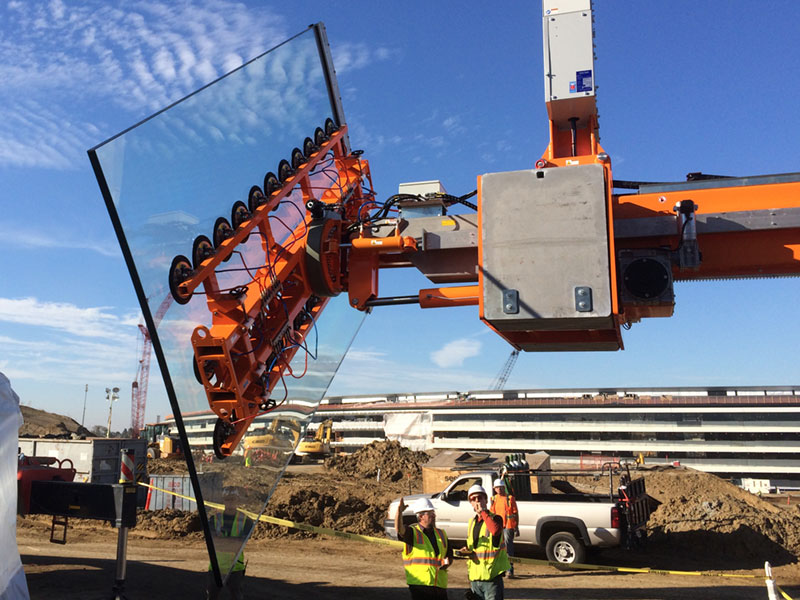

OKTOPUS® GL-MGS 4600 im Einsatz

Legende

  • Krananbaugerät
  • Minikranmanipulator
  • Stapleranbaugerät
  • für ebene Scheiben
  • für gebogene Scheiben
  • Drehen 360°
  • Drehen 90°/95°
  • Schwenken um die horizontale Achse
  • Schwenken um die vertikale Achse (Kippen)
  • teleskopierb. Ausleger/ Kranarm/Hubsäule
  • Bedienteil am Gerät / Kabelfernsteuerung
  • Funkfernbedienung
  • manuelle Bedienung
  • Netzstrom
  • Batterie
